機械設備中使用大直徑氣缸的自動彈性筒夾機構

時間:2021-11-03 15:22:18  來源：  閱讀次數:2056

需要大的夾緊力，但是夾緊余量又很小的，可以采取大直徑短行程的氣缸。

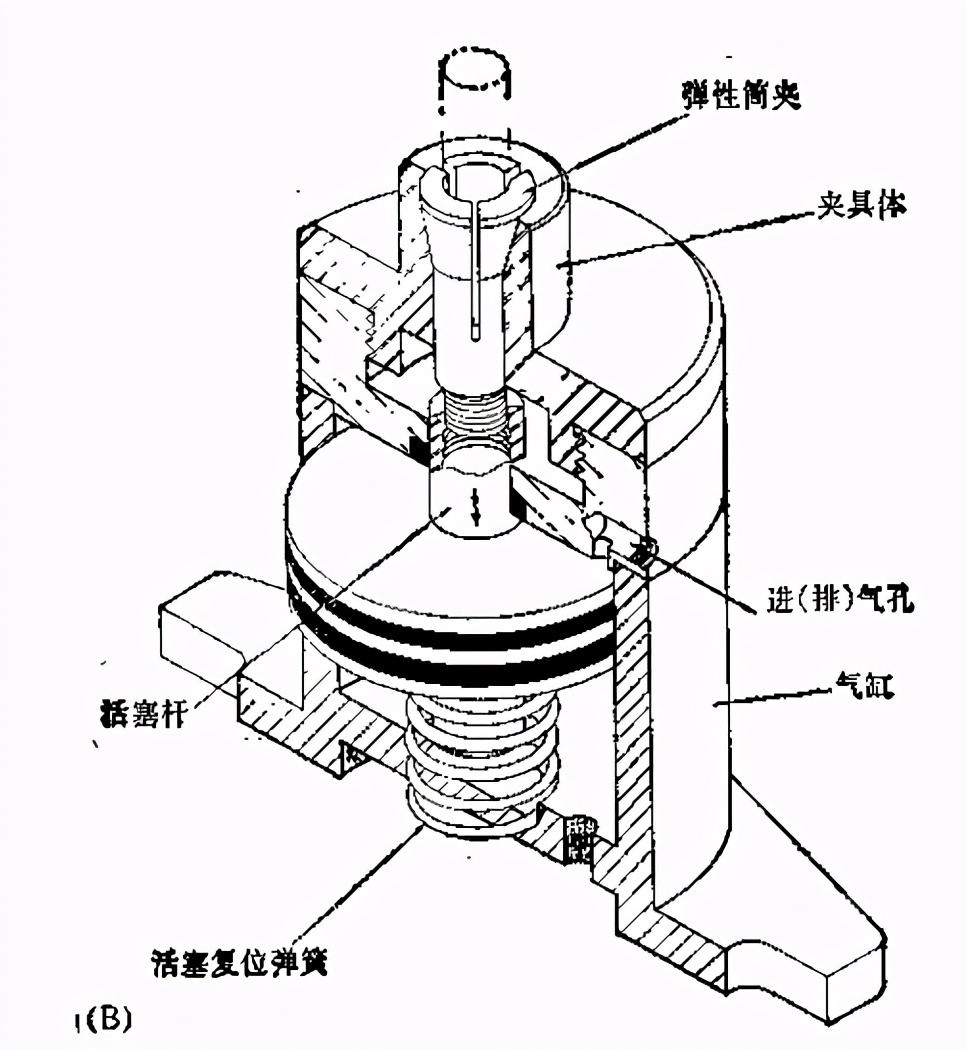

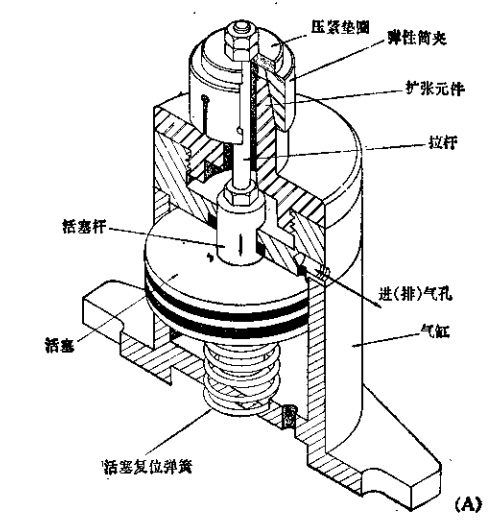

圖A、B均系利用空氣壓力夾緊工件，在夾緊工件的過程中彈簧變形，當壓縮空氣不在進入氣缸時，彈簧的蓄積勢能把活塞拉回到原來位置復位，從而將工件松開。利用復位彈簧可以節約壓縮空氣的消耗。

氣缸本體也就是夾具本體。
